Vereisten:
- beschikbaar: 1x plat dak 8mx5m (alleen hoofddak, geen panelen op de garage), De 5m kant ligt aan het zuiden. ca 12gr verschil tov recht op het zuiden; aan de linker kant is direct aangrenzend het dak van de buren.
In de maanden Nov - Feb kan er schaduwval zijn door bomen. - Op te wekken vermogen: liefst minimaal 2500kWp, mogelijk optie tot uitbreiden tot 4000kWp, oppervlakte dak zal waarschijnlijk reeds beperking zijn voor minimale wens.
(eigen verbruik= min/gewogen-gem/gem/max: 2200/2500/2900/3900) -> 2200 * 0,85 = 2588kWp - De omvormer dient van uitmuntende kwaliteit te zijn.Moet op het dak (outdoor) geplaatst kunnen worden.
Een eerste onderzoek geeft mij aan:
- gebruik SMA invertor (zonder transformator = iets hoger rendement + lichter) met OptiTrac Global Peak.
Openstaande vragen:
- SMA mogelijkheden Sunny Boy:
- HF trafo: 2000HF/2500HF/3000HF; heeft Optitrac Global Peak 1400/1450/1550 1150/?/1320 1260+10 1255+0
- NF:trafo: Sunny Boy 1200/1700/2500/3000 ?/?/?/? ?/860/?/? LW heeft deze 1200+1700+2500
- No Trafo: 1300TL/1600TL/2100TL/3000TL ?/960/?/1570 ?/830/?/? (geen galvanische scheiding; alleen te gebruiken als het elektriciteitsnet over een geaard sterpunt beschikt, dus niet in 3x230V of in de meeste 1x230V installaties) (Sunny Boy 3000TL, 4000TL, 5000TL hebben OptiTrac)
- Sunny Boy 3000TL with Reactive Power Control
- Sunny Boy2500 TL / 3000TL single tracker
De SMA omvormer kan niet horizontaal geplaatst worden (waarschijnlijk om goede warmte afgifte mogelijk te maken)
Voor de panelen ben ik uiteindelijk uitgekomen op 300Wp panelen in een FullBlack uitvoering.
ZDNY-300C72 van Hangzhou Zhejiang University Sunny Energy Science & Technology,
17.4/15.5% cell/module efficiency, Output Tolerance: 0˜+3%, 1956х992х45mm, 26kg, Open circuit voltage: 44.62, Maximum power voltage: 37.62
waarvan dit waarschijnlijk spec-pagina's zijn: weswen, solarhub, sunenergy
Stappenplan:
Stap 1: Hoeveel stroom wil ik opwekken?
- Bekijk wat uw energieverbruik is.
- Wek nooit meer stroom op dan u verbruikt, dit is niet rendabel.
LET OP: Veel energiebedrijven staan het niet toe dat u meer dan 3.000 of 5.000 kWh per jaar teruglevert.
Er zijn echter ook energiebedrijven die hier geen grens aan stellen, zoals Greenchoice. Als u meer wilt opwekken dan uw huidige energieleverancier toelaat, kan het nodig zijn om over te stappen.Stap 2: Hoeveel zonnepanelen heb ik nodig?
Weet u hoeveel stroom u wilt gaan opwekken? Dan kunt u met een vuistregel uitrekenen hoeveel zonnepanelen u hiervoor nodig heeft, door het aantal gewenste kWh/ jaar te delen door 0,85.Stap 3: Hoe groot dient de vrije groep in de meterkast te zijn?
Tot 3680 Wp kunt u altijd aansluiten.
Wilt u meer vermogen plaatsen, controleer dan of u het gewenste vermogen kunt invoeden op een vrije groep in uw meterkast. Dit is afhankelijk van de grootte van uw hoofdaansluiting.
LET OP: Is uw hoofdaansluiting te klein?
Kies dan voor minder zonnepanelen. Het vergroten van de hoofdaansluiting brengt fors hogere vaste kosten met zich mee, waardoor het plaatsen van de zonnepanelen niet meer interessant is.Hoofdzekering Groepenkastzekering Max. omvormervermogen Max zonnepanelen vermogen 1 × 25A 16A 3680 W 3680 W 1 × 35A 25A 5750 W 5750 W 1 × 40A 25A 5750 W 5750 W 3 × 25A 3 × 16A 3 × 3680 W 11040 W 3 × 35A 3 × 25A 3 × 5750 W 17250 W 3 × 40A 3 × 32A 3 × 7360 W 22080 W 3 × 63A 3 × 40A 3 × 9200W 27600 W 3 × 80A 3 × 50A 3 × 11500 W 34500 W Stap 4 Hoeveel panelen passen op mijn dak?
Hoeveel panelen er op uw dak passen hangt af van:
1) De afmetingen van uw dak.
2) Het type zonnepaneel dat u gaat plaatsen.
3) Het type dak (plat dak of schuin dak).
1) Afmetingen dak
Als u een geschikt dakvlak heeft gekozen kunt u eerst een schets maken (schaal 1:100) en hier eventuele obstakels op intekenen, zoals een dakraam of schoorsteen. Indien gewenst kunnen wij u op basis van deze schets een advies geven over het optimale aantal en type zonnepanelen.
2) Type zonnepaneel
Van een leverancier was hun assortiment opgebouwd uit 3 lijnen complete systemen:
Sunkit PLATINUM
Uitgevoerd met Suntech 250 Wp MONO- kristallijn zonnepanelen van 1665 x 991 mm.
Of met Suntech 195 Wp MONO- kristallijn zonnepanelen van 1580 x 808 mm.
Wordt gekozen als een van deze panelen qua afmetingen het best op het dak passen.
Sunkit BLACK
Uitgevoerd met JA Solar 250 Wp MONO- kristallijn zonnepanelen van 1650 x 991 mm.
Wordt gekozen vanuit estetisch oogpunt, als men geheel zwarte panelen wenst toe te passen.
Prijstechnisch is deze lijn iets duurder dan de PLATINUM met 250 Wp panelen.
Sunkit XL
Uitgevoerd met Suntech 285 Wp POLY- kristallijn zonnepanelen van 1956 x 992 mm.
Wordt gekozen als deze panelen qua afmetingen het best op het dak passen.
Alle systemen kunnen met een Mastervolt omvormer (standaard), of met een SMA geleverd worden.
Bij veel gestelde vragen vindt u meer informatie over het verschil tussen Mastervolt/ SMA en MONO/ POLY kristallijne zonnepanelen.
3) Type dak
U weet nu welk dakoppervlak u ter beschikking heeft en wat er te kiezen valt qua zonnepanelen met bijhorende afmetingen.
Houdt bij zowel schuin als plat dak rekening met de volgende bijzonderheden:
* Bij voorkeur 1 meter afstand houden van de dakrand.
Als dit niet mogelijk is, dient u extra ballast (platdak) of dakhaken (pannendak) te gebruiken.
* Houdt 2,75 x de hoogte van obstakels afstand in verband met schaduwval.
VOORBEELD: U heeft bijvoorbeeld een schoorsteen van 1 meter op een plat dak. U dient 2,75 meter afstand te houden, om schaduwval te voorkomen.
Schuin dak
Bij het maken van het legplan voor een pannendak werken wij met de volgende regels:
- Als we over "een rij panelen" spreken, bedoelen we altijd een horizontale rij.
- Als de panelen staand (korte kant onder) gemonteerd worden spreken we van portrait montage.
- Als de panelen liggend (lange kant onder) gemonteerd worden spreken we van landscape montage.
Ga bij een pannendak als volgt te werk:
1) Bepaal hoeveel panelen per rij geplaatst kunnen worden.
2) Bepaal hoeveel rijen er geplaatst kunnen worden.
3) Bepaal met welk type/ afmeting zonnepaneel u de ideale rijopstelling behaalt.
LET OP:
- De montagerails kunnnen zowel horizontaal als verticaal gemonteerd worden.
- Als de rails in de lengterichting achter de panelen lopen worden extra materiaalkosten berekend.
- Tussen de panelen en aan het eind op een rail komen klemmen van 20 mm breed.
VOORBEELD: U wilt 2 rijen van 5 PLATINUM 250 Wp panelen plaatsen met de rails horizontaal.
U heeft een vrij oppervlak nodig van: (5 x 991) + (6 x 20) = 5075 breed x 3330 hoog.
Plat dak
Op een plat dak kunt u de zonnepanelen altijd richting het Zuiden plaatsen.
Ga bij een plat dak als volgt te werk:
1) Bepaal hoeveel panelen per rij geplaatst kunnen worden.
2) Bepaal met onerstaande montagetekeningen hoeveel rijen er geplaatst kunnen worden.
3) Bepaal met welk type/ afmeting zonnepaneel u de ideale rijopstelling behaalt.
Om schaduwval van de rijen zonnepanelen onderling te vookomen, dienen de rijen met zonnepanelen onderling een bepaalde afstand te hebben. Deze afstand is afhankelijk van de hellingshoek, waaronder u de zonnepanelen plaatst. U kunt kiezen uit 25, 15 of 10 graden.
Hoe kleiner de hoek, hoe dichter de rijen op elkaar mogen staan en hoe meer panelen u kunt plaatsen.
Een hoek van 15 graden levert 0-5% verlies op ten opzichte van 25 graden.
Een hoek van 10 graden levert 5-10% verlies op ten opzichte van 25 graden.
Download montagetekening Lightbox 25 graden >
Download montagetekening Lightbox 15 graden >
Download montagetekening Lightbox 10 graden >
Stap 5) Welke omvormer?
U weet nu hoeveel panelen u kunt plaatsen en welk type paneel het best past in uw situatie. U kunt nu een passende omvormer kiezen.
MPP Tracker
Het is belangrijk om te weten dat een omvormer een regelaar heeft, de zogenaamde MMP tracker.
Om zoveel mogelijk electrisch vermogen aan een zonnepaneel te onttrekken "zoekt" de omvormer voortdurend naar het punt waarbij het product van paneel- stroom en spanning maximaal is. Dat wordt het 'Maximum Power Point' (MPP) genoemd. Het MPP verschuift zodra de instraling of de temperatuur van het paneel veranderd. Een omvormer heeft altijd één of twee MPP trackers.
Het is van belang dat:
- Alle zonnepanelen onder dezelfde hoek op dezelfde windrichting liggen.
- Alle aangesloten zonnepanelen van hetzelfde type zijn.
LET OP:
- Plaatst u de zonnepanelen op verschillende dakvlakken/ hellingshoeken/ windrichtingen, dan heeft u per vlak een aparte omvormer nodig, of een omvormer met meerdere MPP trackers.
- Als er sprake is van schaduwval dient u een omvormer te gebruiken met een actieve MPP tracker (OptiTrack). Deze MPP trackers kunnen beter om gaan met schaduwval dan gewone MPP trackers.
- De panelen die in de schaduw komen kunnen ook op een aparte omvormer/ MPP tracker aangesloten worden om de schade te beperken.
Merken
Wij leveren omvormers van de merken Mastervolt en SMA.
Mastervolt en SMA zijn beide A- merken. Beide fabrikanten zijn grote spelers op gebied van omvormers. Onder normale condities is er geen onderscheid te maken met betrekking tot het rendement en de levensduur van beide merken.
SMA is wereldmarktleider en loopt op bepaalde punten voor op andere merken.
Redenen om voor SMA te kiezen kunnen zijn:
Geluid
SMA omvormers zijn over het algemeen wat stiller dan de Mastervolt omvormers. Veel modellen werken met passieve koeling (convectie) om te koelen in plaats van actieve koeling (ventilator). Omvormers maken alleen overdag geluid, als de installatie in bedrijf is.
Schaduwval
Wanneer u last heeft van schaduwval op een deel van de panelen, dan heeft SMA hier een mooie oplossing voor: OptiTrack Met OptiTrack voorkomen we dat de opbrengst van uw systeem inzakt bij schaduwval.
Bij schaduwval denken wij graag mee over een oplossing, er zijn afhankelijk van uw situatie vaak meerdere oplossingen mogelijk.
Draadloos monitoren
Wilt u de meetgegevens van uw omvormer draadloos uitlezen op uw PC? Dan heeft SMA hier een mooie en betaalbare oplossing voor. SMA omvormers zijn draadloos uitleesbaar via bluetooth. Mastervolt omvormers kunnen alleen via een kabel uitgelezen worden op de PC. Beide fabrikanten bieden gratis software voor het analiseren van de data.
Speelt geluid, schaduwval en draadloos monitoren voor u geen rol? Dan voldoet een omvormer van Mastervolt prima voor u. Prijstechnisch bent u dan voordeliger uit.
Stap 6) Vraag een offerte aan
Met het doorlopen van bovenstaande stappen kunt u een goede systeemkeuze maken. Bij twijfel helpen wij u graag met vrijblijvend advies.
Hoe nu verder?
- Via de website kunt u een offerte aanvragen voor het gewenste systeem, al dan niet met montage.
- U kunt meteen uw dakmaten en rijopstelling doorgeven.
- Wij controleren iedere aanvraag op haalbaarheid.
Met de offerte kunt u indien gewenst de opdracht plaatsen en eventueel subsidie aanvragen.
Voor meer informatie over de uitvoering van de montage kunt u onze uitgebreide montagehandleidingen bekijken.
ALs u verder nog vragen heeft horen wij het graag.
Enkele weetjes:

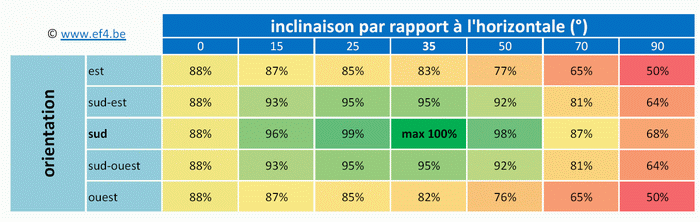

Zonhoek bepalen: http://www.eclecticsite.be/zonP/zonHoek.htm (Deze site heeft ook andere interessante berekeningen...- In optimale omstandigheden (oriëntatie/hellingshoek/schaduw) zullen de monocristallijne siliciumcellen altijd meer doeltreffend zijn dan de polycristallijne siliciumcellen.
Door het gematigde klimaat in België wordt er vaak geadviseerd om het nominaal vermogen van de omvormer iets lager (max. 10 à 15 %) te kiezen dan het piekvermogen van de panelen.
De omvormer staat het best zo dicht mogelijk bij de panelen (maximum 10 à 15 m) om te grote stroomverliezen te vermijden.
Moet ik mijn brandverzekeraar verwittigen als ik zonnepanelen plaats?
Ja. Alles wat de waarde van uw woning mogelijk doet wijzigen, moet u melden aan uw brandverzekeraar. Dat geldt dus ook voor zonnepanelen.
Bij een nieuwe aanvraag voor een brandverzekering bepalen veel verzekeringsondernemingen de waarde van uw woning op basis van een vragenlijst. Sommige verzekeraars vragen of u zonnepanelen heeft en andere niet.
Deze vragen worden verwerkt in evaluatierooster. Dat is een hulpmiddel dat de verzekeraar u verplicht moet aanbieden om de te verzekeren waarde te berekenen – al is een recente schatting van dat bedrag door een deskundige uiteraard ook goed.
Als er niets gevraagd wordt over zonnepanelen, dan zijn die automatisch mee verzekerd en u hoeft zich geen zorgen te maken over een mogelijke onderverzekering.Zonnepanelen kunnen ook beschadigd of gestolen worden. Daarom kan het wel belangrijk zijn om na te gaan of u daartegen ook voldoende beschermd bent door in uw verzekeringscontract de verzekerde gevaren en eventuele uitsluitingen te overlopen.
- Bouwregels:
- voor plat dak geldt dat de panelen niet helemaal tot aan de dakrand mogen worden opgesteld, maar dat het paneel aan alle kanten een afstand moet houden tot de dakrand die minimaal gelijk is aan de hoogte die het paneel boven de dakrand uitsteekt.
- berekenhulpmiddel afstand panelen: http://www.zonnepaneel-info.nl/minafstand.php
- Tussen de 15 en 45 graden is er amper rendementsverlies
- Verder is het belangrijk om te weten dat er maximaal 2.25A (ongeveer 500W) per bestaande stroomgroep waarop al verbruikers zitten mag worden ingevoed in huis; meer stroom? Apparte groep!
